KTV音響設備連接圖

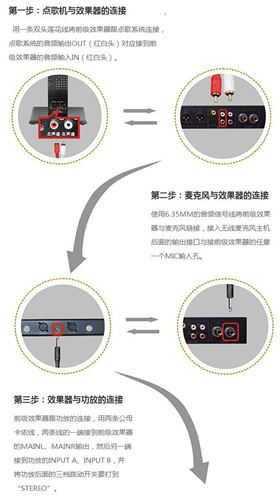

一步：點歌機和效果器的連接。用一條雙頭蓮花線將點歌機和前級效果器連接在一起，點歌機的音頻輸出OUT（紅白插口）對應接到前級效果器的音頻輸入IN（紅白插口）。

二步：麥克風和效果器的連接。用音頻信號線將麥克風和前級效果器連接起來，接入無線麥克風接收器后面的輸出接口和前級效果器的MIC插口。

三步，前級效果器跟功放的連接，用兩條公母卡儂頭，兩條線的一端接到前幾效果器的MAIN L,MAIN R輸出，然后另一端接到功放的INPUT A,INPUT B，并將功放后面的三檔撥動開關要打到‘STEREO’。

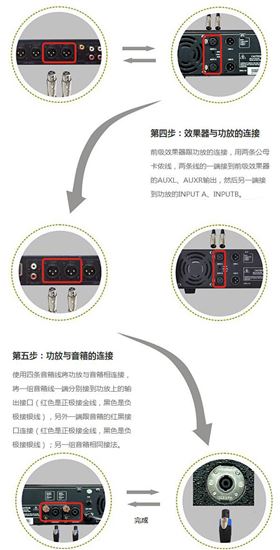

四步，效果器與功放的連接。前級效果器跟功放的連接，用兩條公母卡農頭，兩條線的一端接到前級效果器的AUX L,AUX R輸出，然后另一端接到功放的INPUT A,INPUT B。

五步，功放與音箱的連接。使用四條音箱線將功放與音箱相連接，將一組音箱線一端分別接到功放的輸出接口（紅色是正極，接金線；黑色是負極，接銀線），另外一端跟音箱的紅黑接口連接（紅色是正極，接金線；黑色是負極，接銀線）；另一組音箱相同接法。

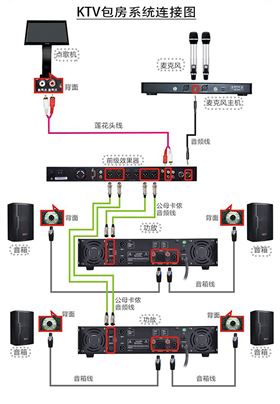

以下一張KTV音響設備系統連接圖，更直觀。

有疑問請聯系爵士龍音響客服，有專業技術員幫你排憂解難。
