爵士龍音響品牌手冊——線陣音響（JSL 1.2）

爵士龍音響品牌手冊一章第二節，講述線陣音響系統該怎么組建。

二分頻線陣音響系統首先確定+1-1，+2-2哪一組是高音，哪一組是低音，一般線陣音箱的后面板上都有標識，然后根據標識用四芯的專業音箱線連接+1-1，+2-2之后直接插在音箱上即可，處理器選擇好分頻點，對應功放連接好就可以使用了。三分頻線陣音響系統首先確定+1-1，+2-2，+3-3哪一組是高音，哪一組是中音，哪一組是低音，線陣音箱的后面板上都有標識，然后根據標識用六芯的專業音箱線連接+1-1，+2-2，+3-3之后直接插在音箱上即可，處理器選擇好分頻點，連接好各頻段相應的揚聲器就可以使用了。

（線陣音箱一般配套有相應的吊裝組件，田子架，工業吊裝帶，吊裝葫蘆。）

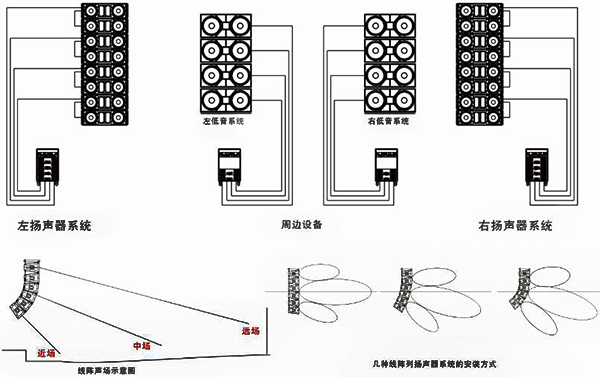

關于角度調整，多只線陣音響系統組合，使用角度根據需求調整，音響兩側或后側有帶有角度標識的吊掛件，根據需求來選擇音箱的輻射的角度。線陣音響每一只音箱的懸掛方向和角度是可以調整的，調整每一只音箱的輻射角度，使音箱的輻射軸向對準觀眾席位置，調整多只音箱的角度，覆蓋面積鋪滿整個觀眾席位置。聲陣的輻射陣形有： 凹形模式 它適合觀眾席橫寬的聲場，它輻射力度大距離近; B、橫形模式：它適合于縱深長的聲場，它輻射距離遠，具體的調整方法是在音箱懸掛裝置上有調整每一只音箱懸掛的角度螺栓配件。人們可以根據設計的需要進行調整線陣音響系統的懸掛角度。室外聲功能的損耗極大，一般室外文藝演出和室內觀眾面積相同的情況下，聲音的總功率室外要比室內的聲功率大3-10倍，才能滿足大型文藝演出。
